Balgconstructie

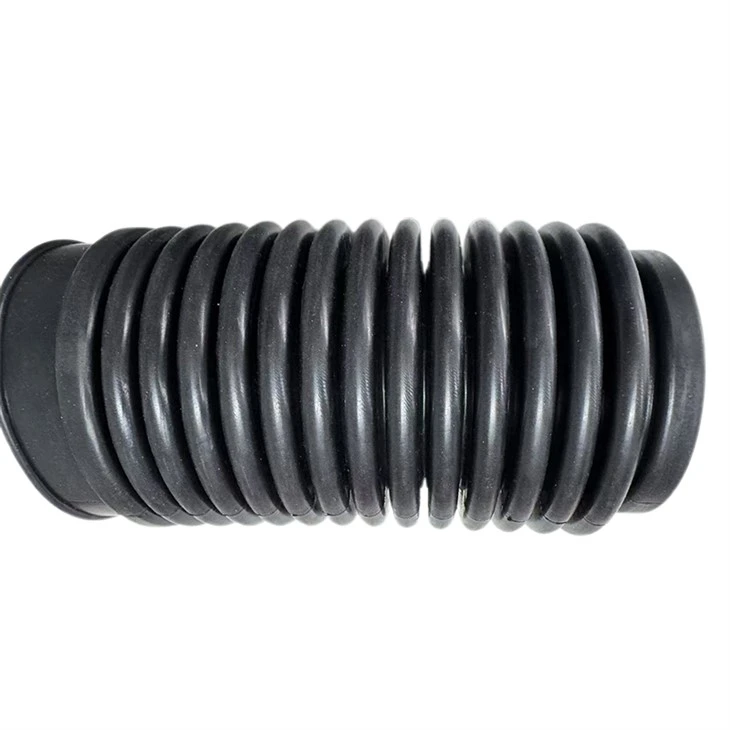

De balg is gevormd als een continu gegoten rubberen lichaam met flexibele windingen tussen de twee verbindingseinden. Elke structurele sectie draagt bij aan gecontroleerde vervorming terwijl de vereiste speling rond het beschermde onderdeel behouden blijft.
- Gewikkeld lichaam - Herhaalde gebogen secties bieden de flexibele wandgeometrie die nodig is voor gecontroleerde uitzetting, compressie en buiging.
- Overgangssecties - Geleidelijke overgangen tussen windingen helpen de vervorming langs de balg te verdelen in plaats van de beweging op één punt te concentreren.
- Eindsecties - De twee uiteinden kunnen verschillende diameters, treden, groeven of montageprofielen bevatten, afhankelijk van de verbonden componenten.
- Interne speling - De interne holte kan rond het bewegende onderdeel worden ontwikkeld om voldoende speling te bieden tijdens de werkslag ervan.
De rubbersamenstelling moet worden gekozen op basis van de vloeistoffen, temperatuur, blootstelling aan weersinvloeden en mechanische omstandigheden rondom de balg. Verschillende materialen bieden verschillende weerstandseigenschappen en moeten worden afgestemd op de daadwerkelijke gebruiksomgeving.
- NBR - Algemeen beschouwd als de balg wordt blootgesteld aan minerale oliën, vetten en algemene mechanische vloeistoffen.
- EPDM - Geschikt voor toepassingen met water, vocht, ozon, verwering en blootstelling aan buitenomstandigheden waarbij oliebestendigheid niet de primaire vereiste is.
- Silicone / VMQ - Kan worden geselecteerd waar flexibiliteit en temperatuuraanpassing belangrijk zijn, inclusief geselecteerde elektrische isolatietoepassingen.
- FKM - Aanbevolen voor omgevingen met oliën, brandstoffen en geselecteerde chemicaliën waar een hogere vloeistofweerstand vereist is.

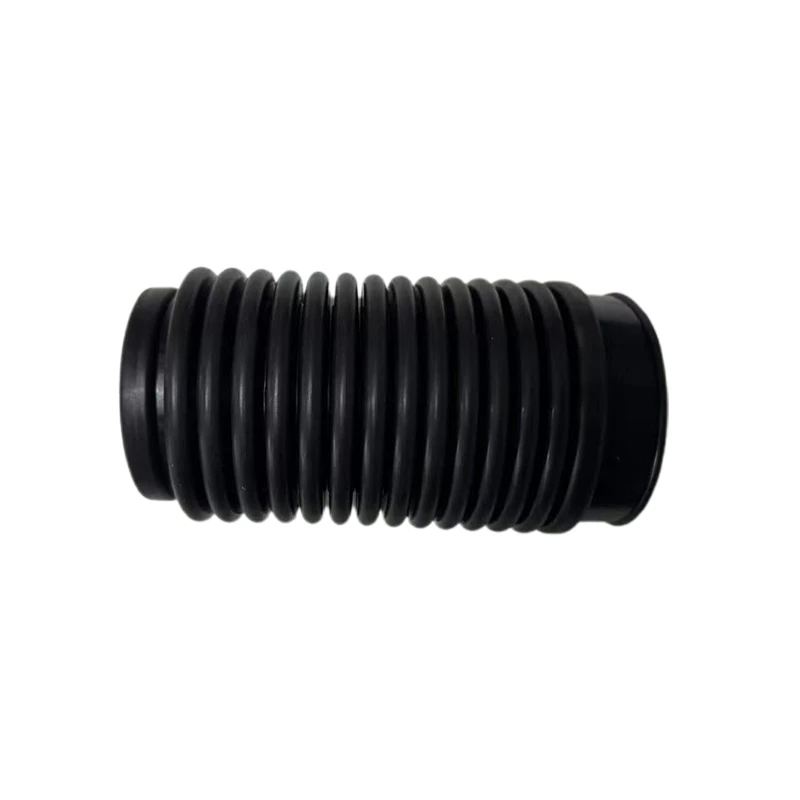

Aangepaste productie van flexibele rubberen balgen
Chaoyue ontwikkelt op maat gemaakte rubberen balgen rond het bewegingsbereik, de installatieruimte en de aansluitvereisten van de montage van de klant. Productontwikkeling kan gebaseerd zijn op tekeningen, monsters, CAD-gegevens of bijpassende componenten.
- Convolutiegeometrie - Convolutiehoogte, steek, hoeveelheid en algemeen profiel kunnen worden ontwikkeld op basis van de vereiste beweging en beschikbare installatieruimte.
- Eindconfiguratie - Verschillende einddiameters, getrapte secties, groeven en montage-interfaces kunnen in hetzelfde balgontwerp worden opgenomen.
- Maatontwikkeling - Totale lengte, interne speling, wandprofiel en kritische montageafmetingen kunnen worden vastgesteld volgens de goedgekeurde specificatie.
- Monster-Gebaseerde productie - Bestaande balgen kunnen worden geëvalueerd als referenties voor profielontwikkeling, gereedschapsvoorbereiding, monstergoedkeuring en daaropvolgende batchproductie.
Veelgestelde vragen
Kunnen de twee uiteinden van een rubberen balg verschillende aansluitmaten hebben?
Ja. Er kunnen verschillende einddiameters of verbindingsprofielen worden opgenomen wanneer de aangesloten componenten verschillende interfaces vereisen.
Hoe kan ik voorkomen dat een balg tijdens de montage overbelast raakt?
De installatie moet de balg binnen de gespecificeerde werkpositie en bewegingsbereik houden. Overmatige uitrekking, compressie of verdraaiing tijdens de montage kan extra spanning op de windingen veroorzaken.
Kan een rubberen balg in gedeeltelijk samengedrukte positie werken?
Dat kan, mits de inbouwpositie en werkslag binnen de ontwerpgrenzen blijven. Tijdens de productselectie moeten de beschikbare installatielengte en de vereiste beweging worden beoordeeld.
