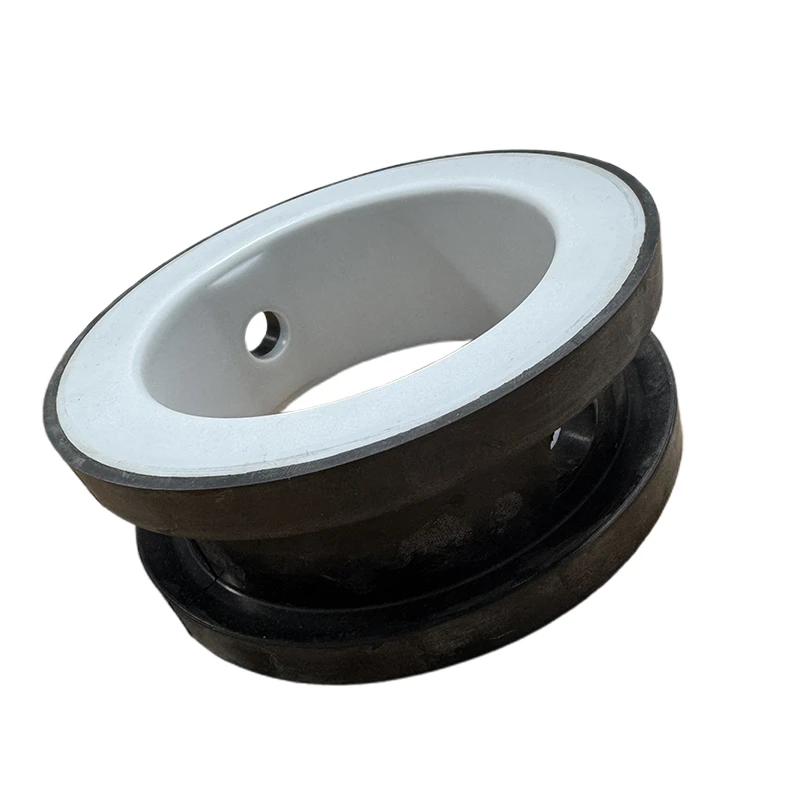

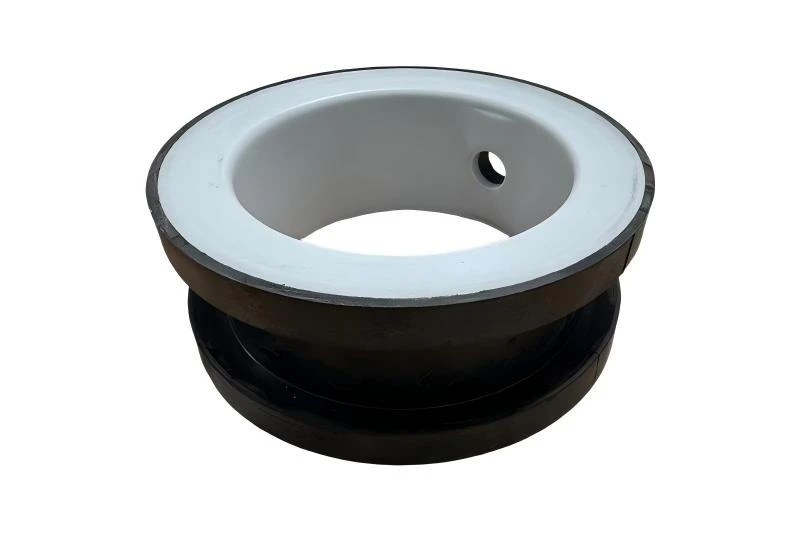

Specificaties vlinderklep Viton-zitting
| Item | Specificatie |
|---|---|
| Producttype | Vlinderklepzitting |
| Materiaal | Viton / FKM |
| Hardheid | Aangepaste Shore A |
| Klepgrootte | Aangepast |
| Zitprofiel | Aangepast |
| Werktemperatuur | Applicatie-afhankelijk |
| Maatwerk | Op tekening / monster gebaseerd |
- Toepasselijk kleptype: Wafer-vlinderklep, nok-vlinderklep, concentrische vlinderklep met zachte afdichting
- Toepasselijke druk: PN10, PN16 industriële pijpleidingstandaard
- Materiaal: 100% puur Viton (FKM) fluorelastomeer
- Maatbereik: DN40 ~ DN600 (ondersteuning voor niet-standaard maatwerk op volledige grootte)
- Werkmedium: olie, water op hoge temperatuur, stoom, organisch oplosmiddel, chemisch medium, industrieel afvalwater
- Toepassingsindustrieën: aardolie, chemische industrie, energiecentrales, HVAC, farmacie, voedselverwerking, mechanische apparatuur, gemeentelijke techniek
Vlinderklep Viton-zitting Materiaalprestaties
Onze Viton-vlinderklepzitting is voorzien van een integraal gegoten, veerkrachtige afdichtingsstructuur met uiterst nauwkeurige maattolerantie en een perfecte pasvorm van het kleplichaam. De zitting bestaat uit drie functionele lagen om een luchtbeldichte nullekkage en een duurzame afdichting op lange termijn te bereiken:
- Buitenste vaste montagelaag: Viton-rubberen basis met hoge hardheid, strakke pasvorm met groef in het kleplichaam, anti-loslating, anti-vervorming, stabiele installatie, geschikt voor langdurige trillingen in pijpleidingen.
- Midden-elastische afdichtingslaag: Geoptimaliseerde elastische boogstructuur, sluit nauw aan op het oppervlak van de klepschijf, vormt een luchtbeldicht afdichtingseffect, compenseert effectief montagefouten en slijtage van apparatuur, zorgt voor een lange tijd geen lekkage.
- Binnenste slijtvaste werklaag: formule met lage wrijving en anti-veroudering, vermindert wrijvingsverlies tijdens het openen en sluiten van de klep, is bestand tegen gemiddelde erosie en verlengt de levensduur van de klepzitting aanzienlijk.
Structurele voordelen: Geïntegreerd gietstuk uit één stuk zonder lasopeningen, waardoor stabiele afdichtingsprestaties worden gegarandeerd. Ondersteunt snelle vervanging ter plaatse zonder volledige demontage van de klep, waardoor de stilstandtijd voor onderhoud aanzienlijk wordt verminderd. Volledig compatibel met PN10/PN16 standaard vlinderkleppen en de meeste reguliere Europese en Amerikaanse klepmerken.
Aangepaste productie van vlinderklepzittingen
Bestaande ventielmatching
Klanten kunnen informatie over het klepmodel, de bestaande voering of de klepconstructie verstrekken, zodat de zitting rond het eigenlijke onderdeel kan worden ontwikkeld in plaats van op basis van een generieke klepspecificatie.
Ontwikkeling van gereedschappen
Er kunnen speciale vormgereedschappen worden ontwikkeld voor de stoelgeometrie van de klant, waarbij de gereedschapsconfiguratie wordt bepaald door het uiteindelijke rubberprofiel en de productievereisten.
Eerste-artikelverificatie
De eerste gegoten monsters kunnen worden geïnspecteerd en geassembleerd met de bijbehorende klepcomponenten voordat de productiespecificatie wordt bevestigd.
Herhaal de productiecontrole
Zodra het monster en de specificatie zijn goedgekeurd, kunnen volgende batches worden geproduceerd op basis van dezelfde productiereferentie om de consistentie bij herhaalbestellingen te behouden.
Inspectie van de Viton-zitting van de vlinderklep
- Dimensionale inspectie
Afgewerkte zittingen kunnen worden gecontroleerd aan de hand van goedgekeurde afmetingen, inclusief kritische diameters, diktes, asopeningen en profielsecties.
- Hardheid testen
Shore A-hardheid wordt gecontroleerd aan de hand van de gespecificeerde productie-eis om de consistentie tussen de geleverde batches te behouden.
- Gegoten oppervlakte-inspectie
De afgewerkte zitting wordt geïnspecteerd op zichtbare vormfouten zoals scheuren, insnijdingen, overmatige flits, onvolledige vulling en onregelmatigheden in het oppervlak.
- Specificatiecontrole
Materiaalspecificatie, hardheid, tekeningrevisie en andere bevestigde productievereisten kunnen worden vastgelegd voor herhaalde productie.
Compatibiliteit met Viton-zittingen van vlinderkleppen
Disc-matching
Het zittingprofiel wordt geproduceerd volgens de daadwerkelijke schijfconfiguratie om de vereiste contactrelatie te behouden tijdens de werking van de klep.
Afsluiterlichaam passend
De externe zittinggeometrie komt overeen met de interne structuur van het kleplichaam, waardoor de zitting tijdens de montage correct kan worden gepositioneerd.
Asconfiguratie
Asopeningen en bijbehorende zittinggebieden kunnen worden vervaardigd volgens de klepsteelopstelling in plaats van te vertrouwen op een universele opening.
Serie-Gebaseerde vervanging
Voor vervangingsorders kan het klepmodel, de bestaande zitting, de tekening of het monster worden gebruikt om vóór de productie de juiste zittingspecificatie vast te stellen.
Fabrikant van vlinderkleppen Viton-zittingen
Chaoyue richt zich op gegoten rubberen componenten voor industriële afdichtings- en kleptoepassingen, met productiemogelijkheden voor vlinderklepzittingen en andere op maat gemaakte rubberen onderdelen.
- Productie van rubbergietstukken - Ondersteunt verschillende vormvereisten voor klepzittingen, voeringen, doppen, pakkingen en andere gevormde rubberen componenten.
- Technische ondersteuning - Productontwikkeling kan bestaan uit structuurbeoordeling, matrijsontwikkeling, proefproductie en monsterbevestiging vóór reguliere productie.
- Productiecapaciteit - Geschikt voor zowel ontwikkelingsprojecten als doorlopende productieprogramma's waarbij consistente specificaties vereist zijn voor meerdere orders.
- Klant-Specifieke levering - Productidentificatie, verpakking, documentatie en orderafhandeling kunnen worden geregeld volgens de inkoopvereisten van klepfabrikanten en industriële distributeurs.
Van de initiële productontwikkeling tot de herhaalde levering biedt Chaoyue een productieproces dat is gericht op de productie van op maat gemaakte rubbercomponenten en de lange- B2B-levering.
Veelgestelde vragen
Wat is het verschil tussen Viton-zitting en EPDM/NBR-vlinderklepzitting?
EPDM-zittingen blinken uit in omgevingen met water en lage temperaturen, terwijl NBR-zittingen geschikt zijn voor gangbare oliemedia. Omdat het een hoogwaardig fluorrubbermateriaal is, zijn Viton (FKM)-stoelen veel beter bestand tegen hoge temperaturen (-20 graden ~220 graden) en chemische corrosie. Ze zijn de optimale keuze voor zware scenario's zoals petrochemische omgevingen, omgevingen met olie bij hoge temperaturen en omgevingen met organische oplosmiddelen, met stabielere prestaties en een langere levensduur.
Is de Viton vlinderklepzitting eenvoudig te installeren en te vervangen?
Onze gegoten Viton-stoelen uit één stuk ondersteunen plug-and-play snelle vervanging. Er is geen volledige demontage van de klep vereist voor installatie en vervanging ter plaatse, waardoor arbeidskosten en onderhoudsonderbrekingen effectief worden bespaard, perfect voor engineering after-sales onderhoud en batchvervangingsprojecten voor apparatuur.
Welke werkomstandigheden zijn niet geschikt voor Viton-klepzittingen?
Viton-stoelen zijn niet geschikt voor langdurig gebruik in omgevingen met sterke alkaliën, sterk oxiderende zuren en zuiver water bij ultralage temperaturen. We zullen kosteneffectieve alternatieve materialen zoals EPDM en PTFE aanbevelen, afhankelijk van uw werkelijke werkomstandigheden, om aan uw projectbehoeften te voldoen.
